Wo sind meine SSDs und wie kann ich sie erweitern?

Moderne Mainboards bieten auf der Vorderseite teilweise bis zu fünf M.2-Slots. Kleinere ITX-Mainboards können auch M.2-Slots auf der Rückseite des Mainboards aufweisen.

In unseren Desktop-PCs sind die werkseitig eingebauten SSDs in der Regel so angebracht, dass sie leicht zugänglich sind. Je nach Hauptplatine und Gehäuse können sich zusätzliche Steckplätze hinter Abdeckungen oder Blenden befinden. Diese sind oftmals nur dann zugänglich, wenn man zunächst die Grafikkarte des Systems ausbaut. Siehe auch:

  • Kann ich meinen PC selbst aufrüsten, ohne die Garantie zu verlieren?

Einzelne SSD-Slots können sich die PCI-Express-Lanes mit der Grafikkarte teilen. Wird ein solcher Slot belegt, kann sich die Anbindung der GPU verringern und die Grafikleistung messbar sinken.

Welche Slots das genau sind, ist im Hersteller-Handbuch des verbauten Mainboards gekennzeichnet.

Beispiel:

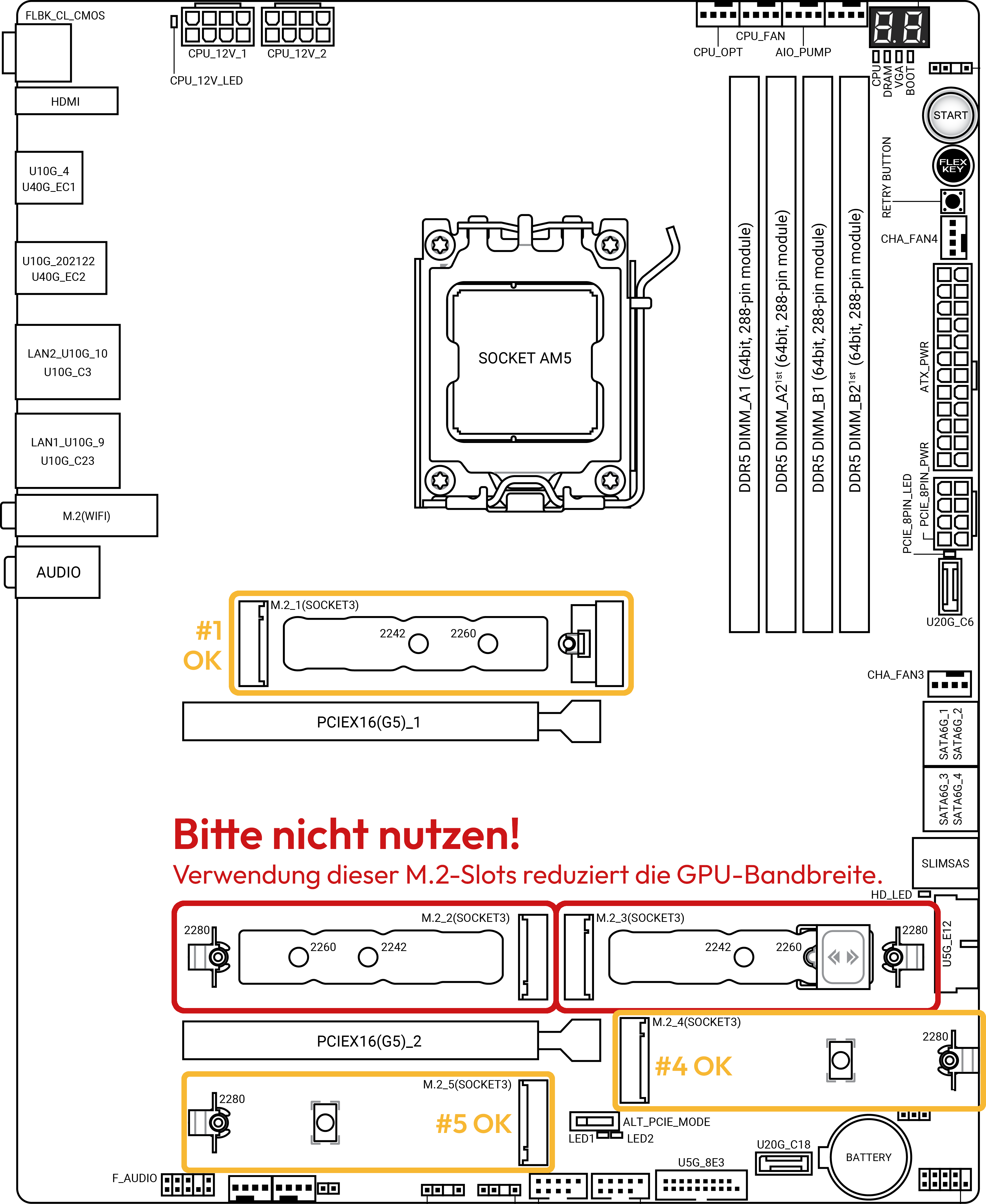

In diesem Beispiel hat das Mainboard fünf M2-SSD-Slots – die zwei rot markierten Slots in der Mitte teilen sich die PCIe-Lanes mit der GPU.

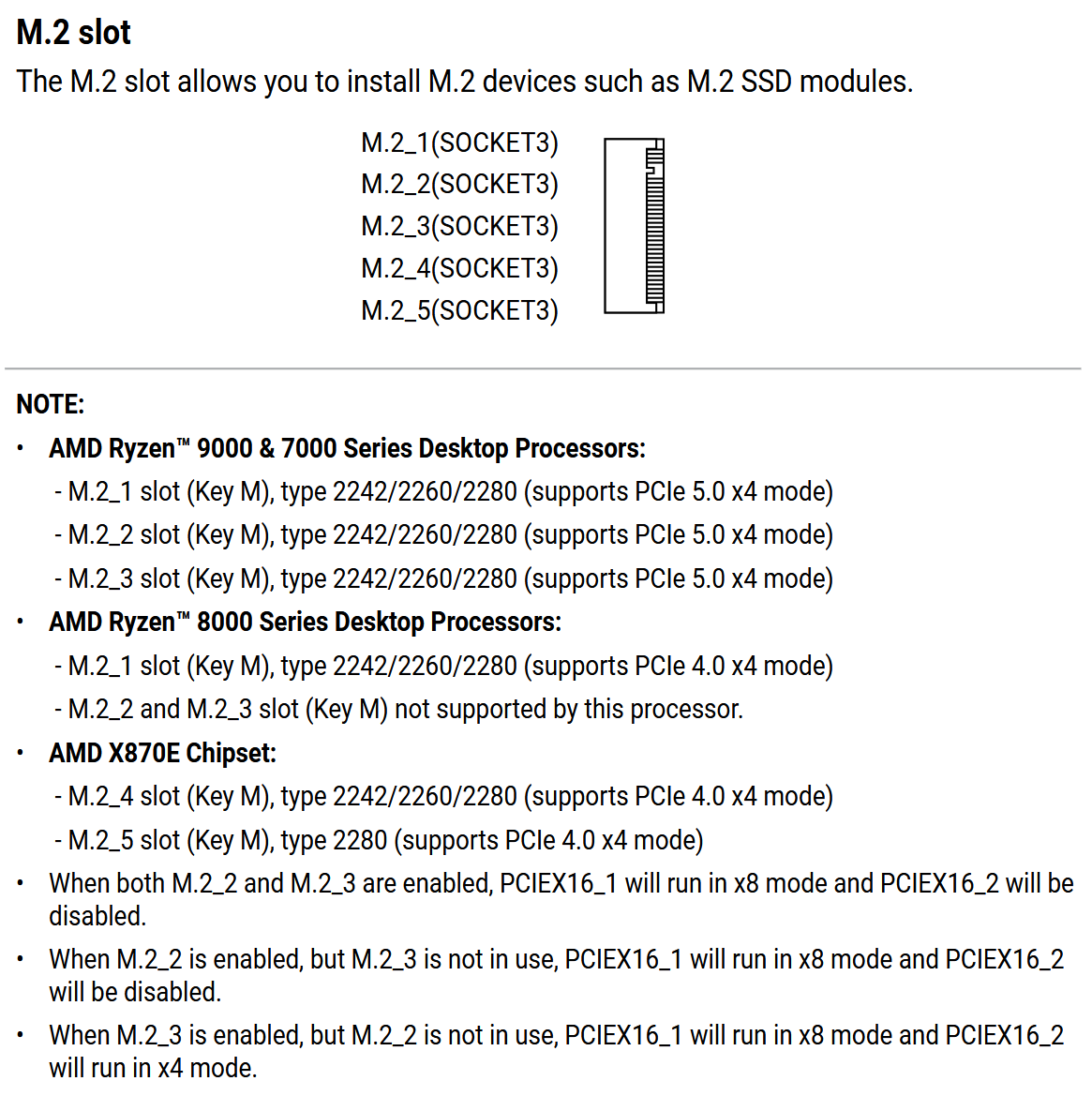

Im Handbuch ist das wie folgt beschrieben:


Solche Slots sollten für Upgrades nur dann genutzt werden, wenn die Auswirkungen bekannt und im jeweiligen System akzeptabel sind.

In diesem Beispiel sind die letzten drei Sätze entscheidend:

When both M.2_2 and M.2_3 are enabled, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.
When M.2_2 is enabled, but M.2_3 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.
When M.2_3 is enabled, but M.2_2 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will run in x4 mode.

"Enabled" steht hier eher für "verwendet". Die Bezeichnungen "PCIEX16_1" und "PCIEX16_2" stehen für die beiden großen PCI-Express-Slots. Von diesen wird #1 in der Regel für die Grafikkarte verwendet, #2 steht für sonstige Erweiterungskarten zur Verfügung.

Tipp: Als Alternative zu den M.2-SSD-Slots bieten sich auch die SATA-Steckplätze auf dem Mainboard an, welche mit SSDs im 2.5"-Format oder handelsüblichen Festplatten ausgestattet werden können. Bei diesen Steckplätzen besteht kein Risiko eines Lane-Sharings mit der GPU.
